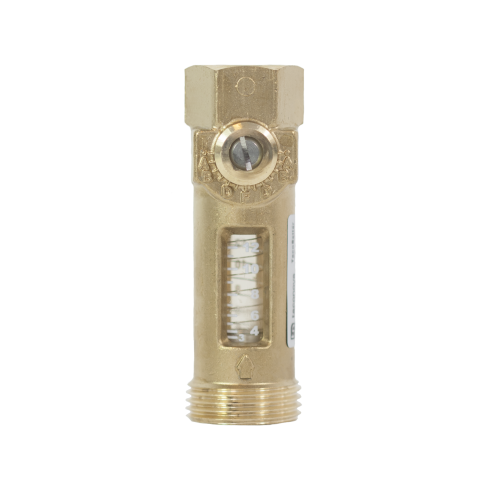

Taco Setter Inline 100 3/4″ BUI x 1/2″ BIN 0,3-1,5 l/m
23-1202
Omschrijving
Deze TacoSetter Inline 100 is een inregelventiel waarmee de verwarmings-, ventilatie,- koel-, of airconditioningsinstallatie gemakkelijk en direct kan worden ingeregeld. De flow is continu af te lezen op het kijkglas en kan zonder extra gereedschap of meetapparatuur worden ingesteld.
Daardoor draagt de TacoSetter Inline 100 bij aan een efficiëntere en economische werkende installatie.
Installatie
Deze TacoSetter Inline 100 kan in iedere positie worden geïnstalleerd. De stromingsrichting is aangegeven op de behuizing.
Werking
Deze TacoSetter Inline 100 is voorzien van een vlotter en een veer. Zodra er flow aanwezig is gaat de vlotter bewegen. De flow kan afgelezen worden aan de onderkant van de vlotter en is in te regelen door met een schroevendraaier de stelschroef te verdraaien. De Setter kan ook geheel afgesloten worden. De letters A tot en met F corresponderen met de drukverlies diagrammen. De kijkglazen zijn gebaseerd op water als medium. Indien er antivries of anti-corrosie middelen zijn toegevoegd dan kan de afwijking met behulp van de correctiecurven worden bepaald.
Specificaties
Toebehoren
Support
Toebehoren
-
BekijkTaco koppeling 3/4" BIN conisch x 15mm knel
10-3325
-
BekijkTaco Setter Inline schoonmaakborstel voor DN15
607.02301.000
-
BekijkPro Koppeling 3/4" BIN x 1/2" BUI
10-6221
-
BekijkTaco Koppeling vloerbuis 3/4" x 16 x 2
210.8616.003
-
Bekijk
Taco Koppeling vloerbuis 3/4" x 17 x 2
210.8617.003
-
Bekijk
Taco Koppeling vloerbuis 3/4" x 18 x 2
210.8618.003
-
Bekijk
Taco Koppeling vloerbuis 3/4" x 20 x 2
210.8620.003
-
Kan een TacoSetter van beide kanten aanvoer hebben?
Nee, de TacoSetter kan geen aanvoer hebben aan beide kanten. Op de behuizing staat een pijl, deze moet aangehouden worden als stromingsrichting. Dit is nodig zodat de vlotter mee kan bewegen.
Inregelafsluiters -
Hoe lees je de doorstroming af van een Taconova Setter?
De doorstroming van onze Taconova (bypass) Setters inregelafsluiters is af te lezen op de ingebouwde vlotter. Je kunt het debiet aflezen aan de onderkant van de vlotter.
Inregelafsluiters -
Hoe maak je een TacoSetter schoon?
Gebruik een borsteltje of een speciale rager.
Taco Setter Inline schoonmaakborstel voor DN15 Taco Setter Inline schoonmaakborstel voor DN20
